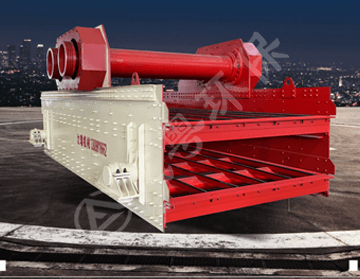

水平筛

水平筛简介

水平筛，结构坚固，独特的鱼形架支撑，椭圆运动轨迹，双层侧臂箱体加大了应力区域，适用于 粗粒筛分、天然骨料及破碎后骨料的成品精筛分，具有透筛性好、处理能力大、安装高度小等特点，适应砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等行业。。

•

• 性能特点

  1、高效率，多样性：

  处理量大，高效防堵，不易堵孔、堵料，物料筛分顺畅，筛分效率高。椭圆振动轨迹，振幅可调，可应对 多种物料。



  2、高精度，易筛分：
  筛分精度高，混筛率低；易筛分细料、粉料。



  3、坚固耐用：
  整体结构紧凑，易于安装维护。

• 工作原理

  该振动筛由电机、传动装置、筛箱、橡胶弹簧、底架、阻尼器等构成。该设备工作时，动力从电机经三角皮带传递至激振器主动轴、齿轮振动器（速比为1），实现三根轴同速旋转，产生激振力，激振器与筛箱强度高螺栓联接，产生椭圆运动。物料在筛面上随筛机高速椭圆运动，迅速分层、透筛、向前，完成物料的分级。

技术参数

型号	SHS2002	SHS2003	SHS2402	SHS2460	SHS2702	SHS2703
功率（kw）	37	37	45	45	55	55
转速（r/min）	730-875
筛层数	2	3	2	3	2	3
筛面规格（mm）	1950×6000mm	1950×6000mm	2400×7000mm	2400×7000mm	2700×7500mm	2700×7500mm
给料尺寸（mm）	250
处理能力（t/h）	300-650		350-750		450-950
润滑	润滑油
运动轨迹	椭圆
行程调整	通过调整尺寸相位角来改变振动方向角
可选件	淋水除尘管、橡胶弹簧、基础机架、金属编织筛网、底部张紧的底层筛、楔型夹装置、粗筛配置，防堵球筛层

注：实验数据仅供参考

水平筛优势

• 1安装便利，灵活性强。

  水平筛结构简单，不仅可以消除分体组件的繁杂，降低物料、工时消耗，而且所有易损件均采用国内外优质的耐磨材料，使用寿命长。

• 2满足您多元化、高质量、高产量的需求。

  水平筛配比组机较为灵活，完全可根据不同物料类型、产品要求，提供更加灵活的工艺配置，以此来满足用户多元化的生产需求。

• 3 维修率低、经久耐用。

  水平筛先进设计大幅度减少磨损件费用和维修工作量。机身磨损小，经久耐用。，降低了物料搬运成本的投入。

• 4节能环保。

  各种防尘装置的选搭，可帮助实现绿色、环保的生产目标，为工作人员营造了一个良好的作业环境。
